桁车式泵吸砂机（含吸砂泵）技术描述

一、简介

桁车式泵吸砂机（含吸砂泵）是沉淀池常用的机械排泥装置之一，广泛用于给排水工程设置于地表或半地下的平流式沉淀池沉积污泥的刮吸排除，尤其适用于斜管（板）矩形沉淀池的沉淀污泥排除。该机可边行走边吸泥，可依据污泥量的多少调节排泥次数。

二、泵吸式吸泥机工作原理

桁车式泵吸砂机（含吸砂泵）主要由工作桥、吸泥管、排泥管、潜水污泥泵、驱动机构、电气控制柜等组成。本设备由四点支撑行走大梁横跨在斜管沉淀池上，双边驱动，池两边均铺设钢轨，吸泥机从池的一端运行到池的另一端，边行走边吸泥，撞到一端行程控制开关后，改变方向，返回到原出发端；撞行程开关，停车；停车时间由时间继电器控制（1min～12h），完成一个工作周期。

三、主要特点

1、设备结构合理，维护管理方便。

2、运行效果稳定，工作安全可靠。

3、简化了池结构，降低工程投资。

4、集泥效率高，排泥效果好，不易产生沉淀污泥逸散现象。

5、吸砂泵采用无堵塞的潜污泵，污物通过能力强。

6、配电箱分体设计，具有手动或自动控制开关。

四、泵吸式吸泥机主要结构特点

桁车式泵吸砂机（含吸砂泵）主要由桁架、吸泥管、集泥板、排泥管、潜污泵、驱动机构、控制柜等组成。

行车吸泥机的行车架为钢结构，由主梁、端梁、水平桁架及其他构件焊接而成。

主梁采用型钢焊接制成，具有结构简单、性能稳定的特性。

B、工作桥设计具有足够的刚度和强度，可承受强大的刮泥扭矩外，能承受悬挂的全部设备重量及300kg/m2活动荷载，工作桥的挠度控制在池宽的1/700范围内。

C、工作桥为全桥式，其长度满足12m池径的要求，工作桥上设有栏杆和吊耳，整个桥架的设计制造结实、轻巧、耐用、美观。

D、工作桥所有接头、焊缝平整光滑、无毛刺，焊缝强度大于母材强度，整体外形美观。

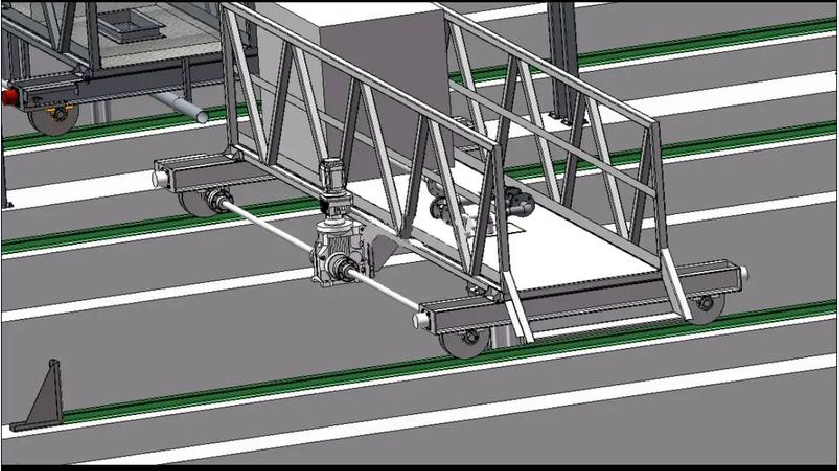

驱动装置，该设备为双边驱动，安装于工作桥端部，驱动装置主要包括端梁、驱动减速机、电机、、行走轮、传动轴、轴承座等部分，驱动装置具有足够的强度和扭矩，以满足刮吸泥机的牵引力、驱动装置可以适应每天24小时连续工作,=。

²端梁：端梁采用不锈钢制成，保证足够的刚度和强度承受设备运行时所受的力，结构简单易于走轮安装、维修。

²驱动减速机、电机：减速机为摆线针轮减速减速机，通过连轴器与行走轮连接，同心度偏差极小且结构紧凑、传递效率高、噪音低，减速机的齿轮设计符合ISO或等同标准，齿轮为低合金钢，渗碳处理，齿面硬度不低于HRC58。减速齿轮箱具有充分润滑，电机功率为2×0.55 kw防护等级IP55，绝缘等级F级，适合户外型，电源380V、3相、50HZ。
