XCS型旋流沉砂池除砂机安装与注意事项

　　XCS型旋流沉砂池除砂机安装与注意事项

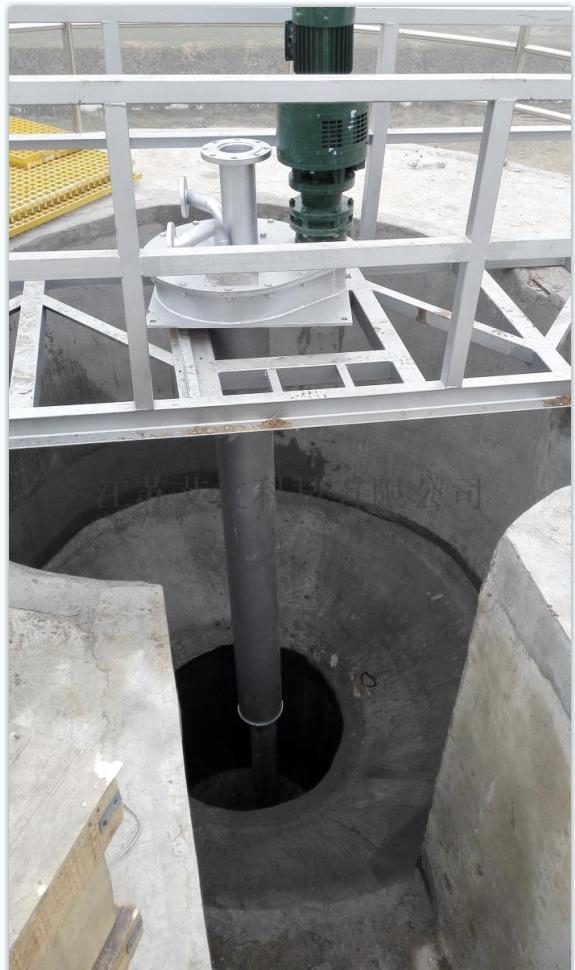

　　旋流沉砂池主要由驱动装置、搅拌器、吸砂系统、冲洗系统等组成。


　　XCS型旋流沉砂池是采用涡流叶轮技术进行分离沉砂，气压提升进行排砂相结合的原理，对水源中的砂砾等无机固体物脱除。原水从进水口进入沉砂池，沿池体形成环流，并在驱动装置工作下，由传动轴带动分离叶轮，与环流同向旋转，使沉砂池内水流在较小的功率作用下，形成较大的涡流状，将水体中的固体颗粒物在自身的重力作用下产生一个离心加速运动，被甩向池壁。由于砂粒在这过程中产生相互碰撞，从而使有机物与砂粒分离。可以通过调节叶轮的深度与转速，控制沉砂池内污水的旋流速度，除砂效率较稳定，受流量变化的影响较小。


　　安装与操作


　　(一)安装：


　　1、搅拌轴必须垂直安装，并保证同心；


　　2、搅拌浆叶，须与池壁的整个圆周保持一定距离；


　　3、分别接通进水口和排水口管道，并把排砂管引向贮砂池；


　　4、接上驱动机构电源线，即可进入调试运行；


　　(二)调试：空负荷试车前应对以下各部位进行调整：


　　1、检查进出水管、排砂管等管道是否通畅，如有堵塞应立即排除；


　　2、检查各部阀门，如启闭不灵活或不严密应及时修理或调换；


　　3、检查电气控制系统是否操作安全，动作灵活；


　　4、检查叶轮转向是否与进水水流回转方向一致；


　　5、各部位检查正常后可进入空负荷试车。


　　空负荷试车：


　　1、空转前将减速机、齿轮箱内加入润滑油，润滑油牌号为钙基润滑脂ZG-3(应加入少许的N32#机械油)。各润滑处加注润滑油；


　　2、叶轮转动时不应该有不正常的噪声产生，径向和轴向窜动均不得大于±2mm，否则 必须对叶轮进行校正。


　　3、空负荷试车，时间不小于30分钟，并应注意：


　　a、电流平稳无异常波动；


　　b、减速机无异常噪声、机械部分无较大振动，啮合应平稳；


　　c、无漏油现象。


　　d、空负荷试车正常后，设备可投入正常运行。


　　操作：操作步骤如下：


　　1、启动进水泵，开启进水口阀门及出水口阀门，流量控制在设计值左右；


　　2、同时开启分离叶轮系统，这时设备开始投入运行；


　　3、根据实际情况确定浆叶深度及转速，并调整之；


　　4、根据水质情况确定排砂周期，定时进行沉砂排除；


　　5、排砂时开启排砂管阀门后，即打开排砂管与空气管相联通的阀门，开鼓风机(详见 鼓风机操作说明书)，同时打开启空气冲洗管5-10min,排砂结束后关闭该阀门及排 砂管阀门。


　　6、设备再次投入正常生产运行。


　　注意事项及维护：


　　1、水源进入本设备时，对水源中飘浮物进行阻截，以免影响分离叶轮和排砂系统的正常工作；


　　2、设备每运行一年维护保养一次，对磨损严重的另部件及时更换，如有油漆脱落应重 新刷涂，并对机械设备和电气设备进行一年一次检修；


　　3、每天定期向润滑处加注润滑油，定期检查添加减速机内的润滑油，保证油面高度。 (润滑油牌号为N68#机械油)


　　4、每半年左右更换一次减速机及齿轮箱内的润滑油(详见减速机说明书)。


　　5、经常检查观察电机、驱动机构运转是否正常，如有异常尽早停机检查并排除故障。


　　6、风机保养及操作详见鼓风机说明书。
