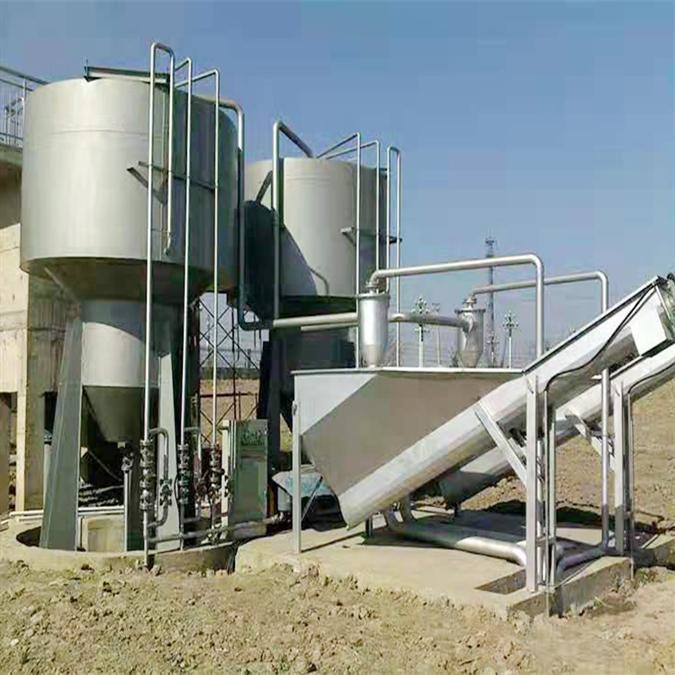

泵提式旋流沉砂池除砂机技术说明

泵提式旋流沉砂池除砂机技术说明：

1．设备名称：泵提式旋流沉砂池除砂机

2．设备型号：XLCS-4750

3．主要技术参数：

3.1 旋流沉砂池

池体直径      5480mm

池高        5110mm

单池处理水量    4750m3/h

集砂斗直径     1500 mm

进水槽宽度     1100 mm

出水槽宽度     2200 mm

适用场所      室外露天

工作制       24小时连续

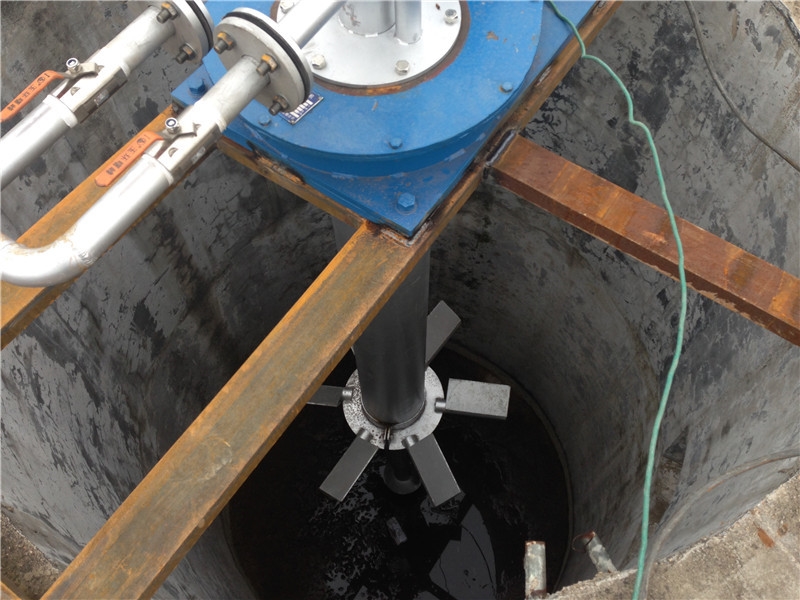

3.2 搅拌机：

桨叶直径       900mm

转速         17rpm

功率         1.1kW

电压         380V

电机防护等级     IP54

绝缘等级       F级

3.3吸砂泵

处理量        60 m3/h

扬程         12m

转速         1455rpm

入口直径       100 mm

出口直径       80 mm

功率         5.5Kw

电压         380V

电机防护等级      IP68

绝缘等级       F级

4．构造及原理：

4.1 由于叶轮叶片向上倾斜，旋转时将使池中污水作螺旋运动；加上因污水切向进入，从而产生与叶轮向一致的旋流，池中污水形成涡螺流态。在适当的叶片倾角和线速度条件下，污水中的砂粒将受到冲刷并仍保持较理想佳的沉降效果，而原来附着在砂粒上的有机物以及比重小的物质将随污水一同流出旋流池。另外，由于叶片旋转，减少了旋流池因进水量变化导致流态变化的敏感程度，因此保证了沉砂效果稳定、出砂的有机成分低。

4.2 搅拌机能让污水中的有机物与砂粒有效分离，能利用池底旋流的向心力将沉砂旋入中心砂斗内。

4.3 减速机轴承有良好的润滑，工作寿命不低于100000小时。齿轮减速机适合户外作业，防护等级为IP55，电机的电源为380V，三相50HZ。

5．控制：

沉砂池的除砂机可预留PLC接口，现场设就地控制箱，并具有以下功能：运行指示灯，起停控制按钮，手动/自动转换开关，紧急停车按钮、故障指示灯等。现场控制箱防护等级IP55。

6．主要零部件材质：

  桨叶                     不锈钢(SS316)

  空心主轴                  不锈钢(SS304)

  紧固件及地脚螺栓             不锈钢(SS304)

7．供货范围：

  整套设备包括驱动装置、搅拌器、空心主轴、控制箱、紧固件等2套。
