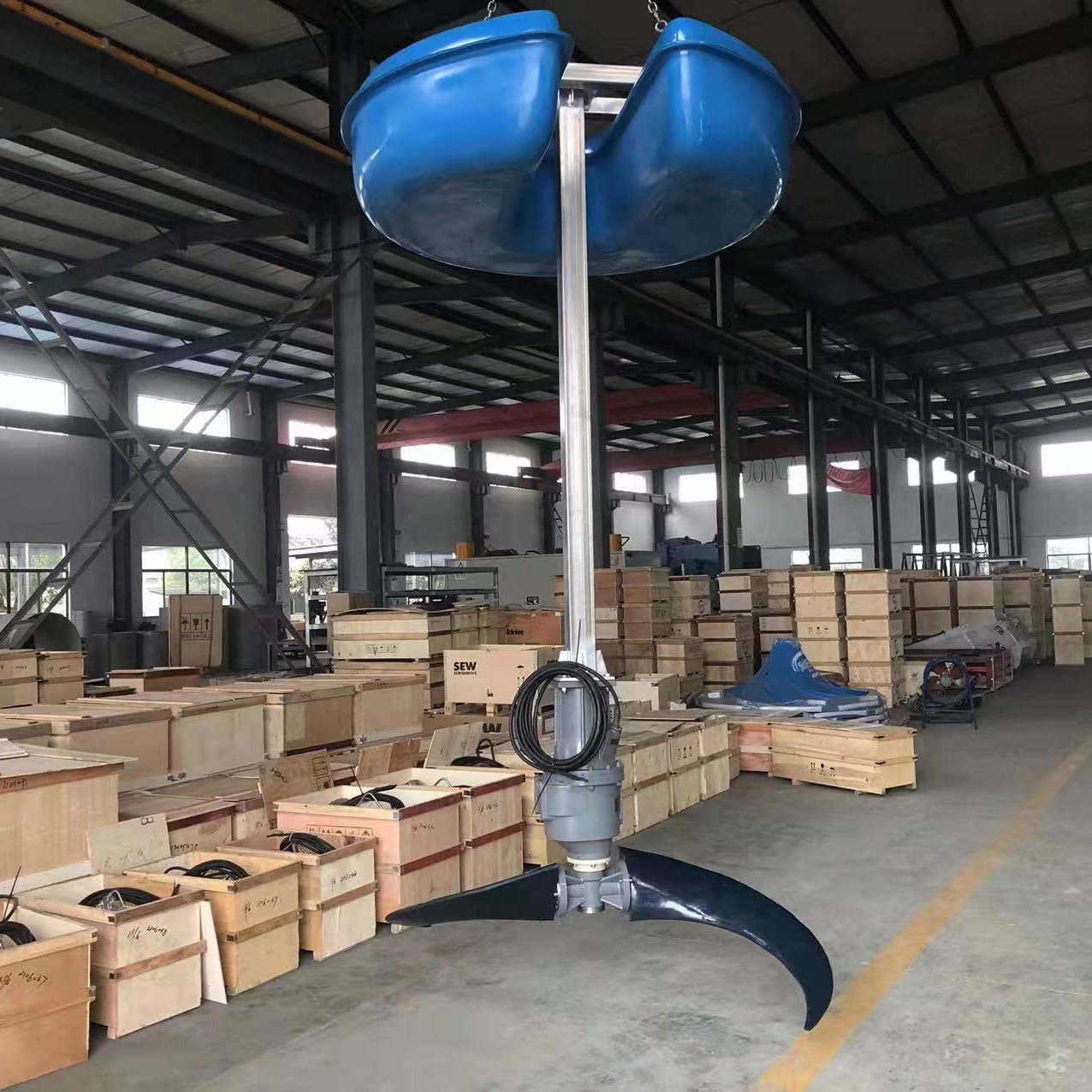

低速立式环流搅拌机结构组成

低速立式环流搅拌机采用大排量螺旋浆式的推进叶轮作为主要水力部件。运行时，潜水电机带动推进叶轮工作，使流体产生一定流速，在水池底部以一定角度向四周喷射扩散，形成环状主流带。因为主流带流速较大，在其周围形成以其为中心的紊流区域，促使整个池中的水形成上下翻动的大循环，从而实现大面积立体环流搅动，使池中污泥始终处于翻动和悬浮状态，增加了物相接触面，消灭搅拌死角，达到了均匀、温和搅动的目的，保证了良好的厌氧处理效果，提高处理效果。

低速立式环流搅拌机结构组成：

1、叶轮

采用特殊材质模压成型，叶轮直径1100mm-2500mm，经优化设计后的叶片呈后掠式，水力效率高，且具有自洁功能；材质分为玻璃钢、聚胺酯和不锈钢304等。

2、机械密封

采用两道机械密封串联而成，对电机和减速器分别进行密封，同时还采用多道辅助密封系统，保证了电机和减速器密封可靠性；材质：碳化钨或硬质合金。

3、减速机

采用齿轮传动减速器，内部轴承采用轴承，传动效率高，结构紧凑，使用可靠。

4、潜水电机

潜水电机绝缘等级F级，防护等级为IP68，转子部件均通过动平衡检测；轴承采优质轴承并配专用耐高温油脂；机械密封采用上海博格曼单端面机械密封；内设定子超温保护和泄漏保护，保证了电机运行的可靠性。

5、安装套管

连接主机和浮筒。可根据用户需要和工艺要求，通过调节安装套管的长度，调节搅拌机的入水深度，使搅拌机的性能得到程度的利用。

6、浮筒组件

用于浮动安装，浮筒浮力承受整机重量。浮筒外层采用环氧玻璃钢模压成型，内充泡沫树脂。

7、YZW型水下密封电缆，标配10米长，含泄漏保护和过热信号保护线。

8、不锈钢方管100*100*5mm，用于连接立式环流搅拌机和玻璃钢浮筒组件。
