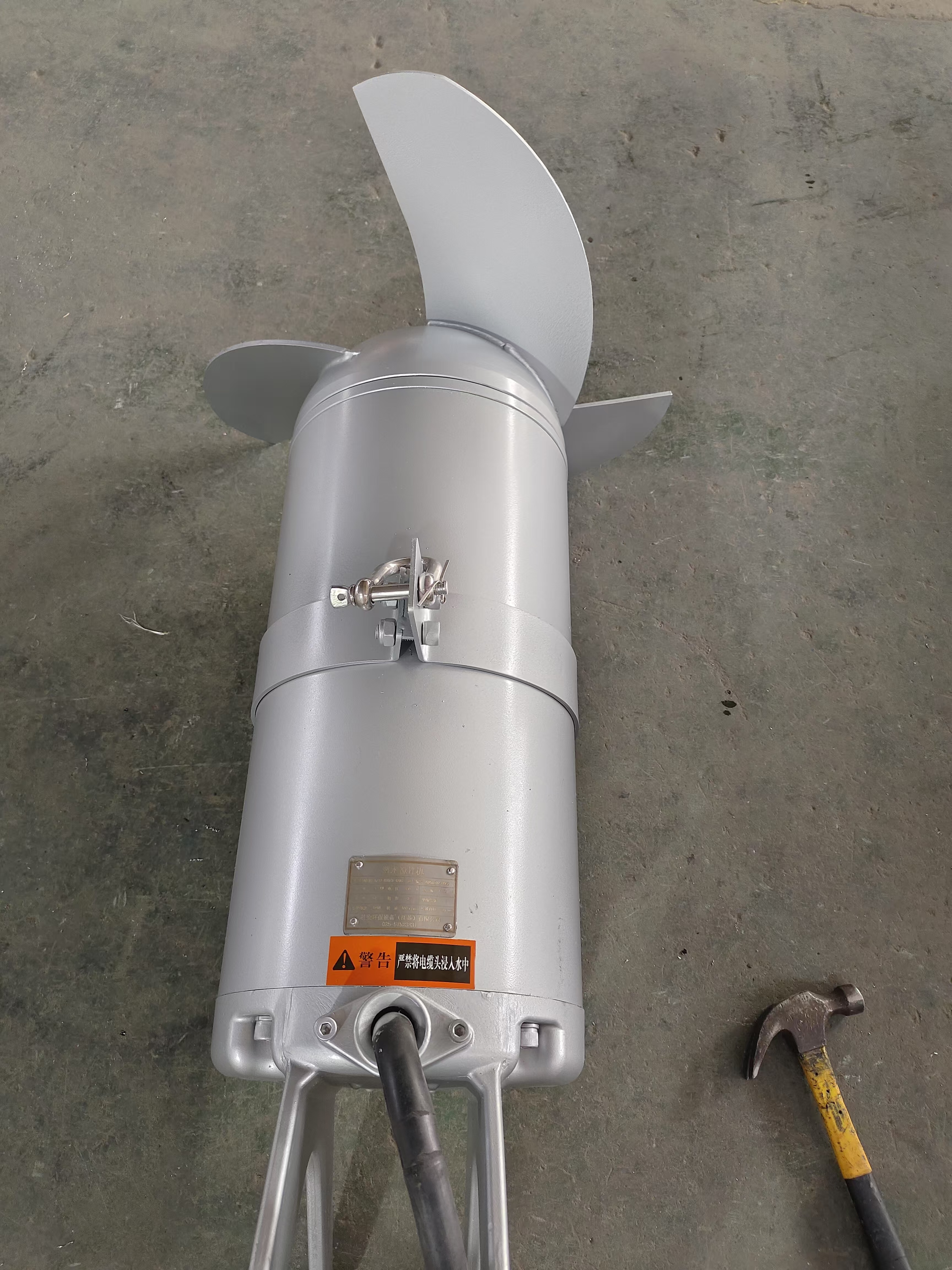

潜水搅拌机含泄露和过热保护装置

潜水搅拌机含泄露和过热保护装置

潜水搅拌机控制系统

潜水搅拌机的启动控制装置集中安装在厌氧水解池成套 MCC 柜内，均采用直接启动。提供潜水搅拌机的控制原理图，现场控制柜厂的控制二次接线图需进行审核并提供书面确认函。控制原理图中所提供的外接信号不能少于设备清单中所列信号要求。同时每台潜水搅拌机现场设置1台接线按钮箱，共4台，接线按钮箱防护等级 IP65 。

控制柜面板上为每台潜水搅拌机电机专用保护器，一、二次接线端子，急停、 开、停按钮，运行、停止、故障信号灯，就地/远方转换开关。每台潜水搅拌机配备用于潜水电机特殊保护的报警和故障跳闸。潜水搅拌机综合保护器由江苏杜安环保供货，安装在现场接线按钮箱内，并向现场控制柜上传故障信号（数字信 号）， 由双方共同调试。杜安环保保证潜水推搅拌机保护控制器传输信号的可靠性。

接线按钮箱至设备的动力控制电缆配套供应。配套线缆长度为标配10米或根据现场安装环境决定，满足工程要求。含接线按钮箱、配套电缆及相关辅材。

其他详细技术要求参见《与机械设备配套的电气控制箱（柜） 专用技术规 范》。

操作方式为就地手动控制和 PLC自动控制二种方式。另外具备向PLC传输状态显示信号并接受 PLC 输出控制信号的接口。

电气控制箱（柜）所提供的外接信号数量及功能不能少于清单中的信号数量及功能，所提供的外接端子信号型式需清单中的各信号的型式相 一致。

潜水泵漏水保护继电器又称泄露传感保护器，是专门用于检测潜水泵内水灵敏度的电阻及电机温度信号.传感器使用电极传感器,当泵体内出现漏水情况时或温度不正常时,控制继电器会发出相应的控制信号,以便工作人员对水泵漏水进行处理.控制器在线路设计上采取了一系列的抗干扰措施,可以在电磁干扰十分严重的环境中可靠工作.

根据潜水泵长年工作在水下的结构与特性在对潜水泵的保护装置中必要加入油室泄漏保护与电机超温保护：INT69电动机超温器主要是针对对潜水泵油室泄漏的保护。INT69电动机热保护器主要是针对对潜水泵电机超温的保护。
