流体切割机安装说明

流体切割机安装说明

流体切割机、污泥切割机是杜安环保根据污泥脱水工艺流程中存在的超大固体颗粒、粘附性较强的物体，进入管路，机内产生粘阻等现象，研制开发的配套设备，是WL型卧式螺旋卸料离心机或板框压滤机的配套产品。使用电压为380V，配齿轮箱或摆线针轮减速机，国标全铜线圈电机。
结构特点：
主要部件：壳体、电机支座、主轴、切割发及减速传动装置组成。
材质：碳钢、不锈钢304或不锈钢316
PG型流体切割机、污泥切割机为密封式运转。壳体进、出料口，清水加水口，均配可调阀门，调节进料浓度，可从观察窗中查看，根据浓度可加减清水进行切割粉碎及冲洗，使污泥固体颗粒浓度达到理想的处理状态。
流体切割机主要优点：
A、 结构紧凑、体积小、占地面积少
B、 操作简单、维护方便
C、 连续工作、处理量大
D、 能耗低、运行维修费用低、安全可靠
应用领域：
污水处理厂污泥
固体超大、粘性强、待分离处理的物料

污泥切割机在使用过程中遇到故障排除指南。

污泥切割机故障排除：

解决污泥切割机问题时，存在人员和机械危险。检查前，请确认通向控制器的电源被切断并标记。

警告:拆卸零件或清扫刀片上附着的污垢时，请勿使用当地或远程开关控制电源。避免未经授权的人和物品接近污泥切割机和其他运动部件。

主要问题可能是解决方案。

有噪音检查刀片组是否有毛刺。

检查刀片组是否与侧栏有摩擦迹象。

检查顶部和底部密封，是否磨损。

检查轴承，如果在末端机架上发现有污染，则表明轴承损坏，必须更换。

检查主动/从动轴是否弯曲、损坏。

从动轴不旋转检查齿轮键。如有损坏/缺失，更换齿轮键。

检查轴是否损坏。

检查驱动装置是否损坏，轴是否有不规则的运动迹象。如果有的话更换。

主动轴不旋转检查齿轮下的主动轴是否损坏。

检查主动轴上的键，损坏或缺失时更换。

检查主动轴齿轮内的键，损坏或缺失时更换。

检查轴是否损坏。

检查齿轮下的轴是否损坏。

密封失效检查机械密封，如有明显损坏或过度磨损，则更换。

检查密封圈。如果损坏，请更换。如果不在槽内，检查环是否损坏。如果损坏，请更换它。

检查刀片和垫片是否磨损，严重磨损后更换。

发货前，对货物质量、规格、性能、数量等进行全面检查。

杜安PG型流体切割机、污泥切割机主要技术参数及外形尺寸：

流体切割机、污泥切割机配套电控箱：

常规为手动控制；可带智能数据接口；可全自动控制。

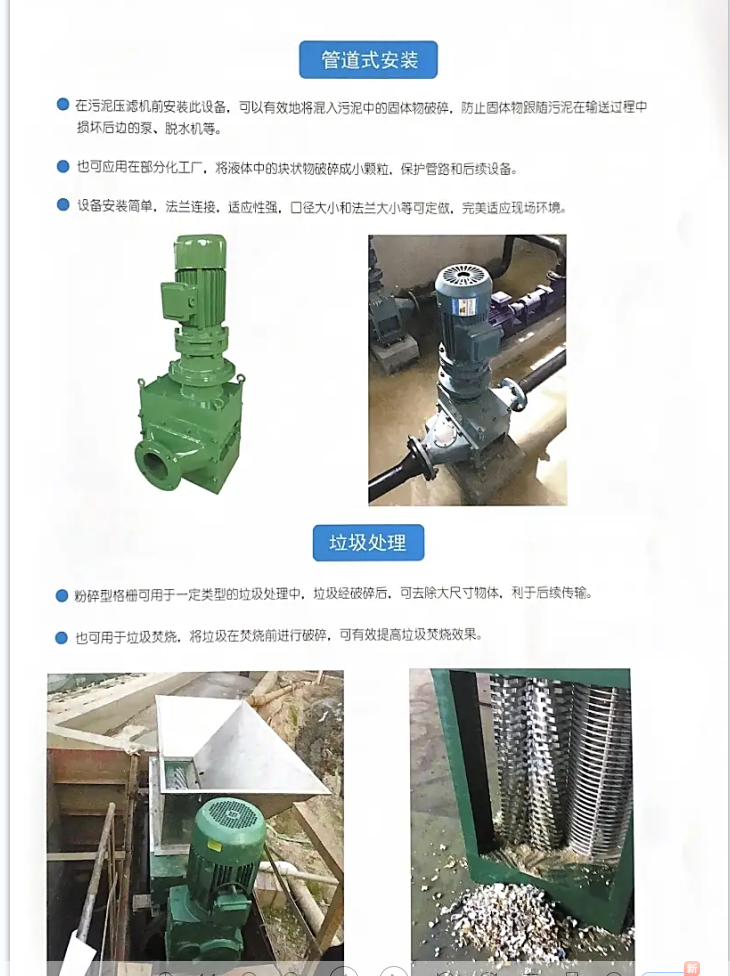

安装方式

1：立式安装

2：卧式安装

订货说明

1订货时请用户提供使用环境、过水流量、工作水位高度，管道压力。

2不注明所配电控箱为常规控制，如有特殊要求另行注明；

3用户如需不锈钢铣刀，另行注明；

流体切割机、污泥切割机使用注意事项：

吊装设备时，需切断电源，确保安全。同时加强对电缆的保护，防止破损。

检修设备时，需切断电源，并作检修标志，严格禁止检修时接通电源。

所有设备需可靠接地，以防触电事故。
